Description du produit

Théorie

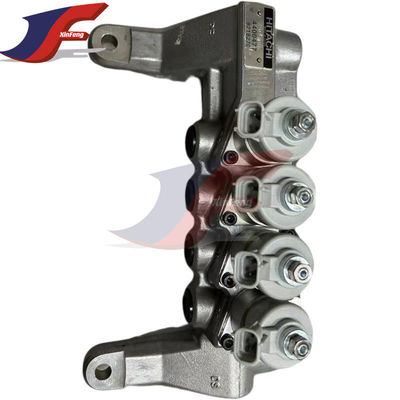

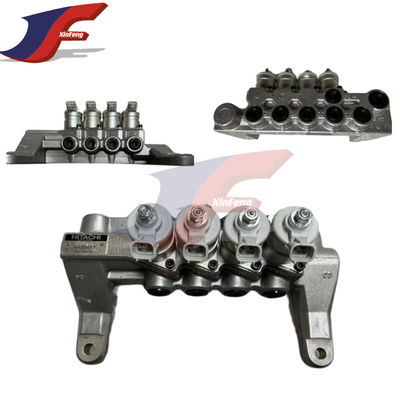

Le groupe de soupapes électromagnétiques de la pelle est un composant important du système hydraulique de la pelle, utilisé pour contrôler le débit et la pression de l'huile hydraulique.Le groupe de soupapes magnétiques est constitué d'une ou de plusieurs soupapes magnétiques, dont chacune est équipée d'un électromagnéte et d'un corps de soupape.

Le principe de fonctionnement de la soupape magnétique est basé sur l'interaction entre la force électromagnétique et la force hydraulique.l'électromagnéte génère un champ électromagnétique, qui attire le noyau de fer dans le corps de la vanne, modifiant ainsi la position de la vanne dans le corps de la vanne.Le changement de position de la vanne affecte la trajectoire d'écoulement de l'huile hydraulique et l'ouverture et la fermeture du canal, contrôlant ainsi le mouvement de l'actionneur hydraulique (tel qu'un cylindre hydraulique).

Plus précisément, le groupe de soupapes électromagnétiques d'une excavatrice prend généralement la forme d'une soupape à deux, trois ou plusieurs positions.l'huile hydraulique circule dans le canal du corps de la vanne, et la direction du débit ainsi que la connexion et la déconnexion du canal sont déterminées par la position de la vanne.

Prenons l'exemple de la soupape électromagnétique bidirectionnelle à deux positions, elle se compose d'un électroaimant et d'un corps de soupape.et l'huile hydraulique ne peut pas traverser le canal du corps de la vanneLorsque l'électromagnéte est chargé, le champ magnétique généré par l'électromagnéte attirera le noyau de fer dans le corps de la vanne.provoquant l'ouverture de la soupape et le débit fluide de l'huile hydraulique dans le canal du corps de la soupape.

La soupape électromagnétique bidirectionnelle à trois positions a une position supplémentaire, qui peut réaliser le changement entre les deux canaux.la soupape électromagnétique bidirectionnelle à trois positions couramment utilisée est utilisée pour contrôler l'extension et la contraction du cylindre hydraulique.

En outre, le groupe de soupapes électromagnétiques comprend généralement des composants supplémentaires, tels que des capteurs de pression, des soupapes de circuit d'huile, etc.utilisés pour surveiller et régler la pression et le débit du système hydraulique.

En résumé, le principe de fonctionnement du groupe de soupapes électromagnétiques de la pelle est de contrôler l'état d'ouverture et de fermeture de la soupape électromagnétique,modifier la trajectoire d'écoulement et la connexion des canaux de l'huile hydraulique, et contrôlent ainsi le mouvement de l'actionneur hydraulique dans le système hydraulique.Différents types de groupes de soupapes magnétiques peuvent réaliser différentes fonctions de contrôle hydraulique pour répondre aux besoins des excavatrices dans différentes conditions de travail.
